車輛底盤安全檢查系統由車底掃描儀、系統主機、智能控制器、電源控制、車輛檢測器、地感線圈、道閘、場景攝像頭、信號燈、環境控制設備等組成。

1．車底掃描成像系統

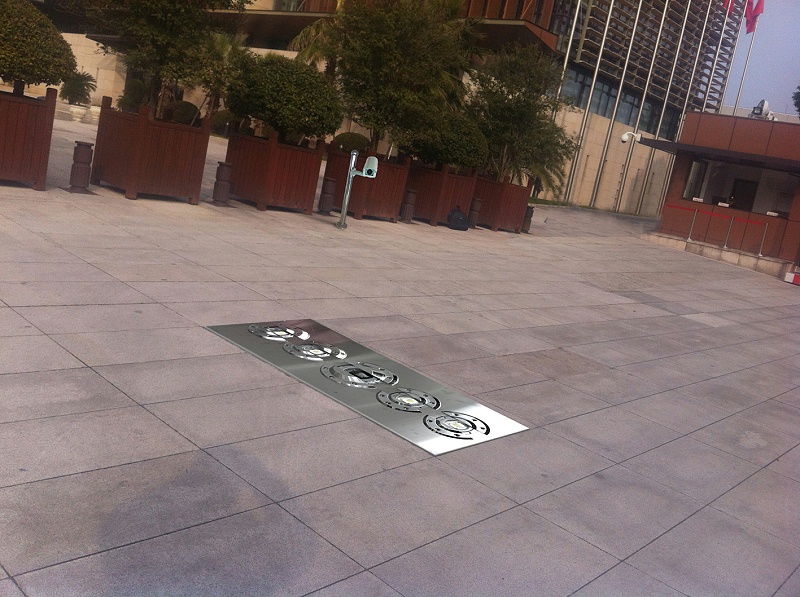

車底掃描儀是車底安全檢查系統的核心設備。該系統采用先進的線陣掃描攝像和光學鏡頭，完成車輛底盤的掃描成像。在室外道口安裝車底掃描設備，其高強度金屬箱具有很強的抗壓能力，能承受不超過 30 噸的重壓。 整個設備采用封閉安裝，確保設備的防水、防潮、防塵功能。同時，箱內采用專業的環境控制裝置，自動調節環境溫度和濕度，使系統滿足全天候正常工作的要求。 設備采用 DC12V 低壓供電保證了設備運行中使用人員的安全。

2．系統主機

系統主機由系統數據處理和控制 核 心 設 備，它 由 一 臺 高性 能 的 工 控 PC 擔 任 硬 件平臺，并以 Windows 或國產系統作為操作平臺。系統核心軟件完全模塊化，主要由主程序和參數操作 設置程序，系統維護程序、智能 IO 由控制器在線編程程序、車牌識別程序、車底圖像離線瀏覽程序、場景視頻回放程序等軟件模塊組成。 系統主機可選擇支持采集控制單個車輛底盤彩色成像設備也可選擇支持采集控制多套車底盤彩色成像設備。

3．智能 IO 控制器

采用 IO 最大限度地提供智能輸入采集和輸出控制設備 輸入檢測和道路輸出控制，通過 RS232 或 RS422 接口與系統主機連接。為了保證設備的穩定性和惡劣環境下的高適應性，其內部采用了高性能的微型處理器來完成采集、控制以及與外部設備通信。控制器能提供多種外部接口，TTL開關、DC12V 、紅綠燈、道閘、防撞墻等各種輔助檢測裝置均可聯動控制。
