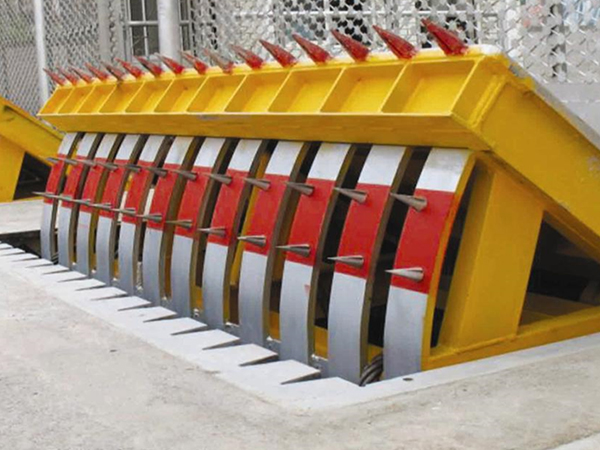

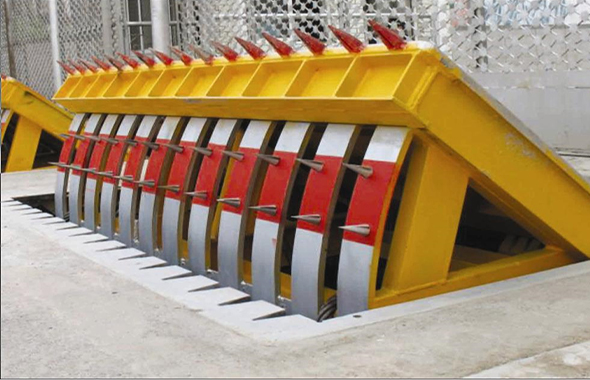

液壓路障機

液壓路障機產品是通過控制活動閘板的升降來控制通道開放與封閉的車行通道管理設備，主要用于海關、軍事基地、政府要害部門等特殊場所的車輛通行控制。

在線咨詢

服務熱線：400-661-6686

產品簡介Product introduction

: 液壓路障機
液壓路障機產品是通過控制活動閘板的升降來控制通道開放與封閉的車行通道管理設備，可以與電子閘口系統、停車場系統等集成使用，也可以單獨使用，主要用于海關、軍事基地、政府要害部門、機場、監獄、核電站、水電站、港口碼頭、液化氣站、油庫、物流倉庫等特殊場所的車輛通行控制。

產品特性Product characteristics

限制級交通控制型

·適用于對區域安全防范要求較高，通行車輛負載較重，對通行速度要求較高的場合，如政府部門、機場、港口、監獄、核電站、水電站、油庫等。
主要特性

·整體采用路障機主體+圍板吊裝結構組布局形式，方便維護；主體雙重鋼結構組焊成型，結構強度高；

·傳動構件及主體均進行防銹噴涂處理；表面噴繪交通警示條紋；液壓單元采用專門的液壓元器件，確保工作可靠、使用壽命長。
系統拓展功能

·核心控制單元可采用品牌專用PLC，EMC電氣設計，系統可靠性高；增加有防誤撞、高響應、放沖關和防尾隨等拓展功能。

·控制系統集成度高，可與車場系統、道閘、紅綠交通信號燈等系統和設備聯動；外部斷電后，具備手動開路障和關閉路障功能，符合消防管理要求；液壓泵站單元配備液壓油加溫調節單元，保證低溫條件下液壓單元正常工作。

產品參數Product parameters

參數類別	參數詳情	參數類別	參數詳情
主機架外形尺寸	51801200880（±30）（長寬高可定制）	有效攔截寬度	5000（±15）
阻止高度（起升高度）	600-700mm	抗撞擊力	可抵抗大約1500噸瞬間沖壓力
起升時間（S）	3	降下時間（S）	≤2
系統工作溫度（℃）	-55--+85	承重能力	≥150
動力系統電壓（V）	380（工業電壓）或220V（視具體情況選用）	功能	液壓驅動部分具有停電手動降落功能
承重能力	≥130噸	動力系統電壓	380V 50/60Hz（工業電壓）
控制系統電壓	12V（安全電壓）	功率	2.2KW～5.6KW
使用壽命	10-15年	起降次數	200-300萬次
控制方式	按鍵控制/遙控器遙控	驅動裝置	液壓系統
電氣控制部件采用品牌	施耐德	繼電器系統采用品牌	施耐德
電機品牌	順華	液壓油品牌	殼牌
油管材料	高壓橡膠6層鋼絲	結構	設備采用鋼結構，防腐防銹能力好

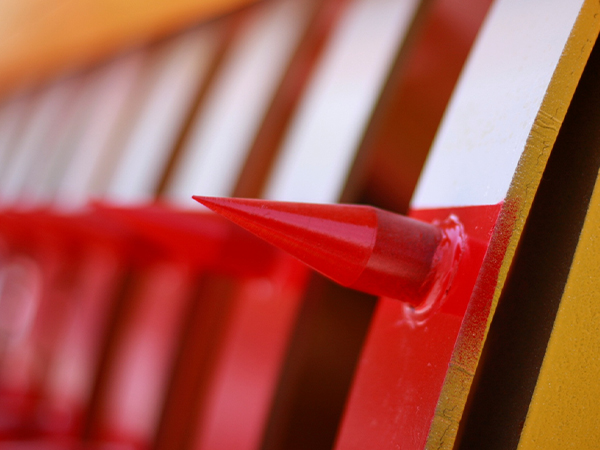

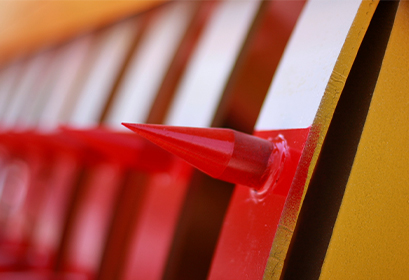

設備抗沖擊結構采用航空QPQ熱處理技術，設備抗沖擊性能好設備阻擋面配備雙排破胎鋼釘，加強攔截效果動力油路系統可以雙備份設計：主油路系統出現故障，可以迅速切換到備份油路系統，使設備繼續正常工作具有停電時手動降下設備的功能，確保有效攔截和通行設備升起后防下降設計：升起后的墻體部分具有防下降功能，使設備具有長時間保持完全升起狀態的能力控制按鍵具有防誤操作設計：防恐墻升起時對車輛的破壞性較大，按鍵器的防誤操作設計，可以有效避免人為無意的升起墻體的操作，保證正常車輛的通行設備阻擋面采用工程級反光標識（紅白相間），確保夜間車輛通行獲得足夠的警示

工作原理working principle

路障機主機架

路障機主機架由機架、活動翻板、液壓缸、兩組平衡機構組成。

活動翻板與機架之間通過兩組轉動軸連接，液壓缸的上、下耳環通過轉動軸分別連接在機架與活動翻板之間，是主機架運動的動力源，兩組平衡機構連接在活動翻板與機架之間，起負載平衡和緩沖的作用。
接口功能說明

上升、下降輸入：路障機上升下降的指令控制輸入接口

升限位、降限位時間可調：通過限位時間避免路障機長期在受阻狀態運行而影響壽命

上升電磁閥、下降電磁閥：通過路障機液壓泵的油路電磁閥的切換與關閉，從而實現路障機上升、下降功能；上升、下降調節閥，調節上升下降速度。
液壓系統

液壓路障機的液壓系統主要由驅動電機、液壓油泵、組合電磁閥、手動控制閥、壓力指示表等構成的液壓系統。
